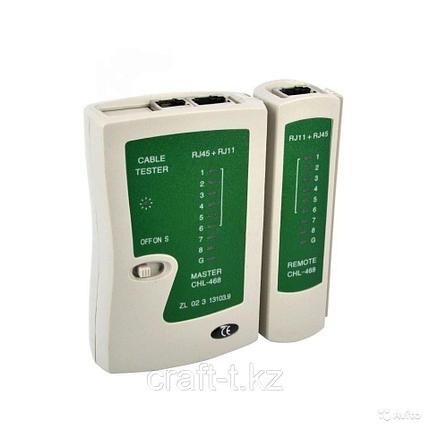

Кабельный Тестер LAN NS-468 для RJ-45, RJ-11, фото 1
Описание
Характеристики
Информация для заказа

NS-468 - кабельный тестер для проверки кабелей локальной сети и телефонных проводов.





Устройство снабжено гнездами RJ-45 (8 контактов) и RJ-11 (6 контактов). Инструкция – на английском. Набор состоит из двух модулей – передатчика (обозначен как «master») и приемника («remote»). В передатчик нужно установить девятивольтовую батарейку типа «крона». Далее в подходящее гнездо на «хозяине» вставляется один конец кабеля, а в такое же гнездо на «удаленном» – другой. На передатчике есть трехпозиционный выключатель. Если сдвинуть его в положение On, светодиоды на тестере начнут мигать. Если переключить в S, темп мерцания замедлится.



Если же сигнал вообще никуда не идет (например, штепсель не вставлен в разъем на тестере), мигает только один светодиод, над выключателем. А когда кабель вставлен в оба модуля, светодиоды под номерами с 1 до 8 поочередно загораются и на приемнике, и на передатчике – по крайней мере, если жилы кабеля целы, а концы обжаты правильно. Светодиод же, обозначенный буквой G, будет светиться только при наличии заземления.



Если один из светодиодов не загорается, значит, сигнал не проходит по жиле с этим номером. Допустим, если не горит светодиод 2 на передатчике, сигнал обрывается на втором слева проводнике в коннекторе, вставленном в передатчик. При замыкании жил на «мастере» светодиоды загораются как положено, а на приемнике не горят два (три, четыре) светодиода либо при загорании одного индикатора на передатчике на приемнике вспыхивают два. Эти проблемы чаще всего решаются переобжатием концов витой пары. Если оно не помогает, возможно, поврежден сам провод – в таком случае его придется заменить, так как данный тестер примитивен и не может указать, насколько далеко от конца кабеля разрыв (а бывают девайсы, которые могут и это, – они дороже и сложнее в обращении).



В современных сетях чаще всего используется схема обжатия без перекрещивания – порядок жил витой пары на концах кабеля совпадает. Если светодиоды на передатчике загораются строго по очереди, а на приемнике – в неправильном порядке, значит, проводники перепутаны местами. Например, если после шестого загорается сначала восьмой, а потом седьмой светодиод, значит, жилы 7 и 8 заняли места друг друга. Необходимо отрезать штепсель и обжать конец кабеля, внимательно проследив за корректным порядком жил – для этого на них сделана разноцветная изоляция (бело-оранжевая, оранжевая, бело-зеленая, синяя, бело-синяя, зеленая, бело-коричневая, коричневая). При проверке телефонных кабелей тестер используется точно так же, как с витой парой, только в таком проводе шесть жил, и гореть будут первые шесть светодиодов. Ну и штепсель надо вставлять в другой разъем, RJ-11.



•Устройство: NS-468
•Тип: кабельный тестер
•Типы разъемов: RJ-11, RJ-45
•Питание: батарея 9 В
•Габариты: 105 х 100 х 28 мм

Подробнее: https://delta-astana.kz/p33707698-tester-lan-468.html
Основные
НазначениеДля базовой проверки
  • Цена: 2 000 ₸
